Спиральные и пластинчатые системы: сравнение эффективности

Теплообменное оборудование (перейти) является сердцем большинства технологических процессов в химии, энергетике, нефтепереработке и HVAC. Выбор типа аппарата определяет не только эффективность использования энергии, но и капитальные затраты, а также межремонтный пробег всей установки.

Пластинчатые теплообменники

Разборные пластинчатые аппараты занимают доминирующее положение в сегменте жидкостных теплообменников благодаря коэффициенту теплопередачи, который в 3-5 раз выше, чем у классических кожухотрубных аналогов. Высокая эффективность достигается за счет турбулизации потока уже при малых скоростях среды, что обусловлено специальным гофрированным профилем поверхности.

Конструктивно пакет формируется из множества штампованных листов из нержавеющей стали или титана, сжатых между неподвижной и прижимной плитами.

С точки зрения гидравлики, пластинчатые аппараты работают по принципу противотока, что позволяет приблизить температурный график к перекрестному и достичь рекуперации тепла с минимальной разницей температур на концах ("пинч" до 1-2°C). Паттерн распределения жидкости (распределительная зона) имеет критическое значение: отверстия и каналы спроектированы так, чтобы равномерно омывать всю поверхность листа, исключая застойные зоны.

При проектировании важно учитывать, что потеря давления на пластинчатом теплообменнике прямо пропорциональна квадрату скорости потока, поэтому для вязких сред требуется расчет с корректировкой на число Рейнольдса.

Практический совет: при подборе необходимо избегать режима ламинарного течения в каналах. Рекомендуется поддерживать Re выше 1500. Если расход среды низкий, стоит рассмотреть вариант с уменьшенным сечением канала ("S"-тип для пара и "H"-тип для высоковязких жидкостей), чтобы сохранить турбулентность.

Уплотнения и пластины к теплообменникам

Узловым моментом надежности разборных аппаратов является уплотнительный элемент (прокладка). Материал прокладки выбирается строго под химический состав среды и температуру. Для органических растворителей и масел применяется NBR (нитрил), для высокотемпературных сред до 160°C - EPDM (этилен-пропилен), а для агрессивных кислот и перегретого пара - FKM (витон) или даже PTFE (тефлон) с пружинящим сердечником.

Современные системы крепления прокладок отказались от клея в пользу механических защелок типа ClipGrip или вклеиваемых систем с использованием вулканизации на заводе-изготовителе. При монтаже критически важно контролировать размер "А" - расстояние между опорной и прижимной плитами.

Производители указывают минимальный размер "А" (обычно это 93-98% от теоретического пакета) и максимальный. Пережатие пакета разрушает прокладки, а недожатие вызывает утечки при гидроударах. Некоторые пластины оснащены центрирующими выступами.

При замене пакета выступы на первой пластине, прилегающей к плите, необходимо удалять (сошлифовывать), иначе они создадут точечное давление и нарушат герметичность контура.

Паяные теплообменники SWEP

Паяные пластинчатые теплообменники (ППТО) представляют собой монолитную конструкцию, где набор пластин соединен между собой методом пайки в вакуумной печи. Припой (обычно медь или никель) заполняет все контактные точки гофр, образуя единый блок, что исключает необходимость в прокладках и стяжных болтах. Бренд SWEP считается технологическим лидером в этой нише, особенно в моделях для холодильной техники и систем отопления.

Особого внимания заслуживает серия с двойной стенкой (Double Wall). Такие модели критически важны в системах питьевого водоснабжения и в химии, где недопустимо смешивание сред. Конструктивно канал образован двумя пластинами, которые разделены микрозазором.

При возникновении коррозии и сквозной трещины первой пластины, среда попадает в дренажный зазор и выходит наружу в защитную полость, а не смешивается со вторым контуром. С точки зрения монтажа, паяные аппараты чувствительны к качеству воды: медь припоя несовместима с аммиаком и кислотами. В системах с гликолем необходимо проверять присадки на предмет отсутствия уксусной кислоты, которая разрушает медь.

Кожухотрубные теплообменники

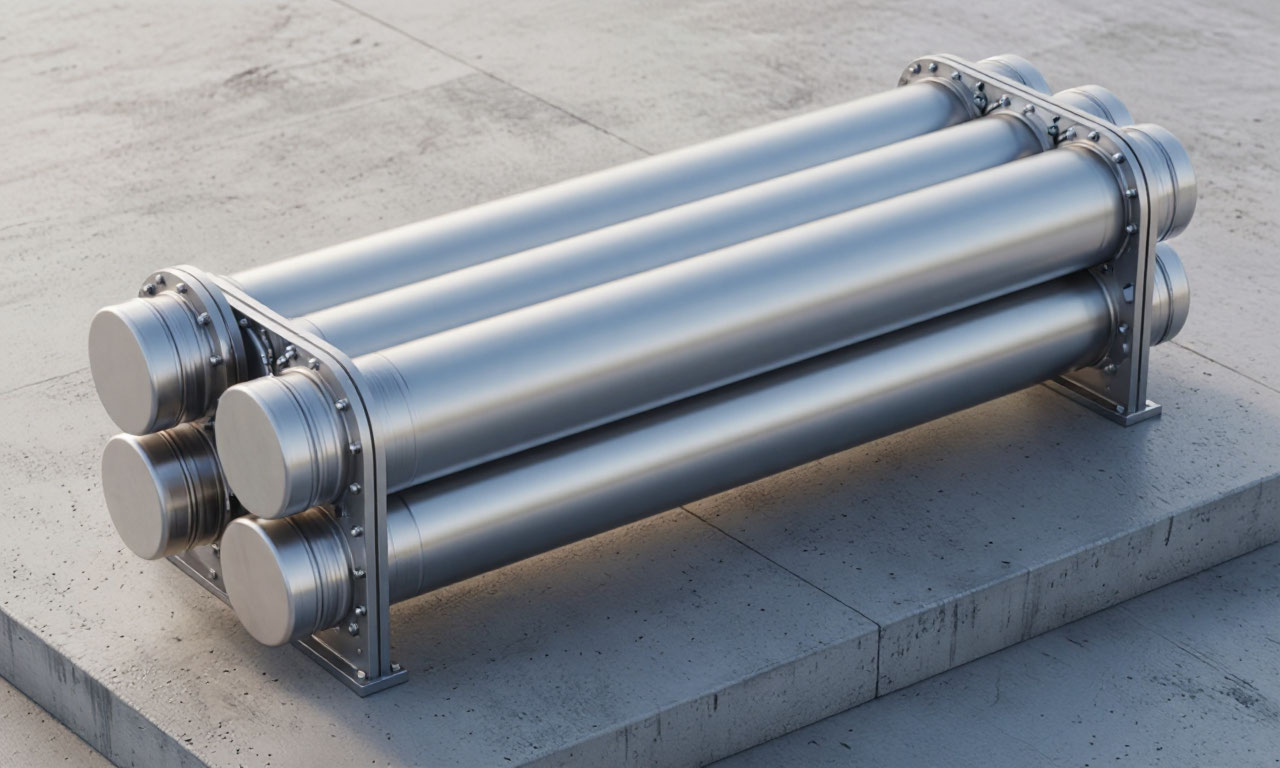

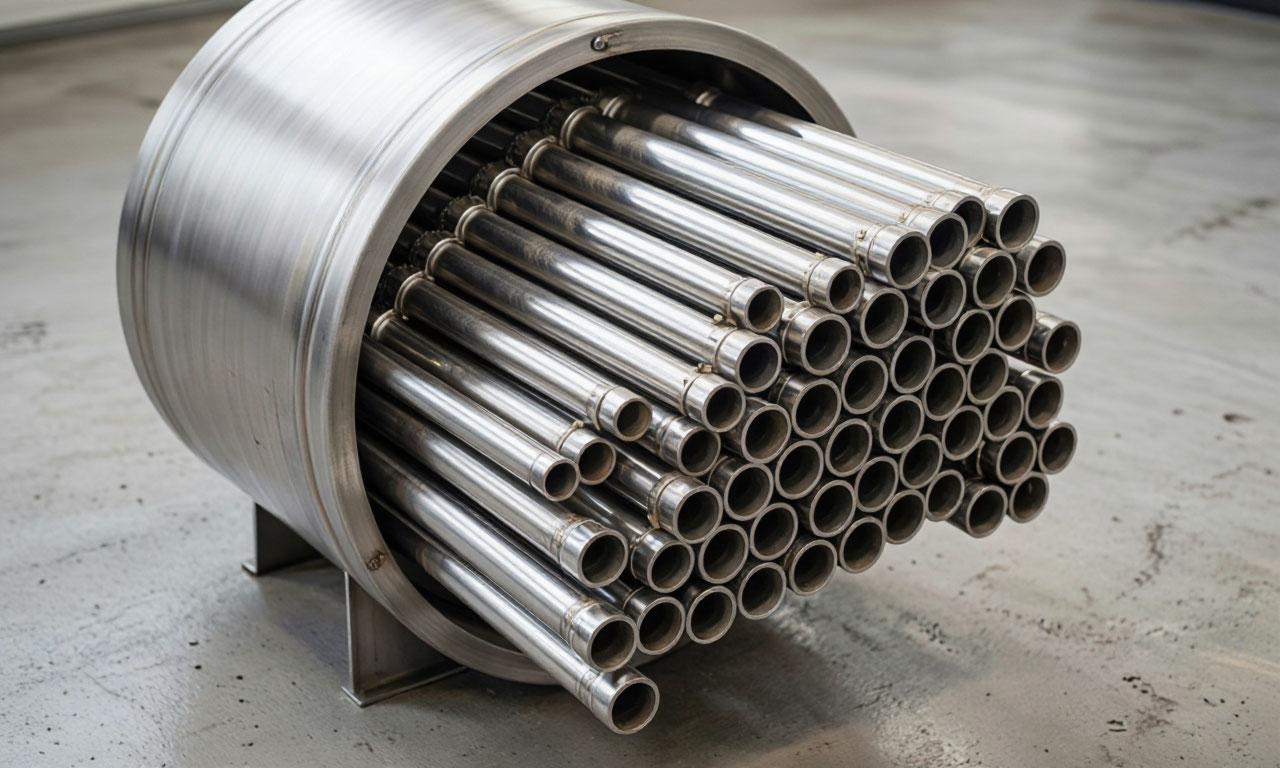

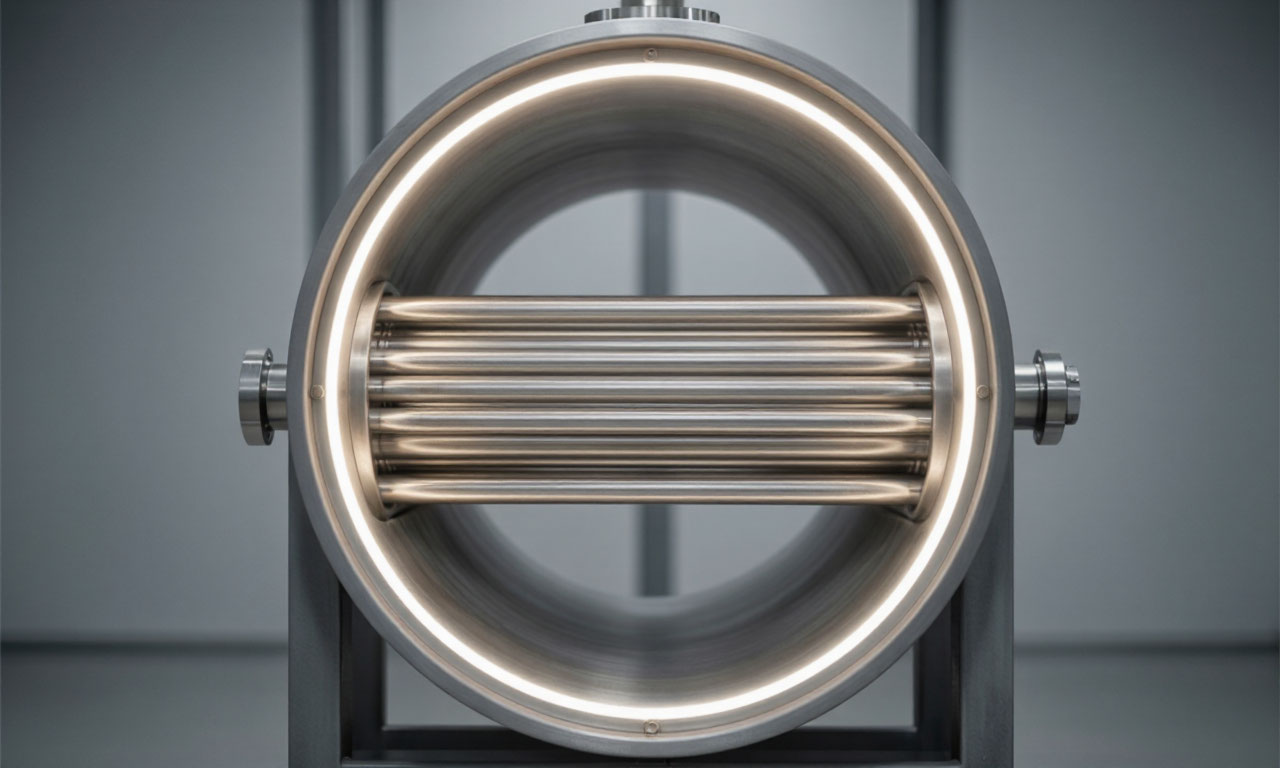

Это "рабочие лошадки" тяжелой промышленности. Аппарат состоит из пучка труб, закрепленных в трубных решетках, и корпуса (кожуха). Одна среда движется по трубкам, вторая - в межтрубном пространстве. Главное преимущество - способность работать при экстремальных давлениях (до 300+ бар) и в условиях высоких температур, где пластик прокладок уже не применим.

Конструкция может варьироваться по количеству ходов (многопоточность) для увеличения скорости потока в трубках. Однако компоновка имеет недостаток: межтрубное пространство сложно поддается очистке, и при загрязнении вязкими средами эффективность резко падает. При расчете аппарата ключевым параметром является выбор диаметра труб (чаще всего 20 или 25 мм) и шага между ними.

Слишком маленький шаг уменьшает живое сечение межтрубного пространства, что резко повышает гидравлическое сопротивление и снижает коэффициент теплоотдачи из-за стесненного потока. Для увеличения турбулизации в межтрубном пространстве устанавливают сегментные перегородки, которые заставляют поток огибать пучок зигзагом.

Сварные теплообменники

Сварные конструкции занимают промежуточное положение между разборными пластинчатыми и трубчатыми. Основное отличие: пакет пластин (или блок каналов) герметично обварен по периметру. Отсутствие эластомерных уплотнений позволяет рабочей среде контактировать только с металлом, что идеально для перегретой воды (температуры выше 160°C) или высокотоксичных веществ, утечка которых недопустима.

Примерами служат аппараты типа Compabloc (Alfa Laval). Пластины свариваются попарно ("блоки"), а затем эти блоки собираются в пакет и обвариваются по коллекторам. Это дает высокую устойчивость к перепадам давления. Если в стандартном разборном теплообменнике прокладка может быть выдавливана при гидравлическом ударе, то в сварном корпус работает как монолит. Недостаток - ремонт практически невозможен. При закоксовывании каналов или коррозии пластин блок заменяется целиком.

Целесообразно применять сварные аппараты на средах с низкой склонностью к образованию стойких отложений (чистые жидкости, газы, фреоны).

Полусварные теплообменники

Это гибридная конструкция, созданная для агрессивных или дорогих сред. Внутри пакета пластины свариваются попарно (образуя "герметичный карман"), но сами пары стягиваются механически с помощью прокладок. Каналы для одной среды (опасной) проходят внутри сварного кармана и никогда не контактируют с уплотнением. Каналы для второй среды (обычно вода или пар низкого давления) разбираются стандартно, что позволяет проводить их механическую очистку.

Это лучшее решение для аммиачных холодильных установок (NH3 токсичен) и в производстве фармацевтических субстанций. Прокладка теперь уплотняет только второй контур, который часто теплоноситель, поэтому к материалу прокладки предъявляются менее жесткие требования по химстойкости. Это снижает стоимость эксплуатации.

При сервисном обслуживании важно помнить, что механическое сжатие пакета передает нагрузку и на сварные швы пар, поэтому необходимо строго соблюдать момент затяжки шпилек, чтобы не деформировать пластины в зоне сварного шва.

Спиральные теплообменники

Уникальный тип оборудования, где теплопередающая поверхность образована двумя длинными металлическими полосами, свернутыми в спираль. Формируются два спиральных канала, по которым среды движутся навстречу друг другу. Основное преимущество - "эффект самоочистки". Поскольку канал одиночный и не имеет перегородок, отсутствуют места, где загрязнения могут зацепиться. При сужении прохода из-за отложений локальная скорость потока возрастает, вымывая накипь и волокна.

Спиральные аппараты незаменимы для вязких шламов, сточных вод с волокнистыми включениями и суспензий, которые мгновенно забили бы узкие каналы пластинчатого теплообменника. В аппаратах типа GreenSpiral патрубки расположены тангенциально, что создает циркуляционное движение и дополнительный центробежный эффект отбрасывания твердых частиц от стенки. При выборе спирального аппарата необходимо обращать внимание на толщину листа.

Поскольку спираль работает на распор (внутреннее давление стремится развернуть рулон), требуется жесткий расчет на давление.

Титановые теплообменники

Использование титана (Grade 1, Grade 2 или Ti-Pd) продиктовано агрессивностью среды. Титан уникален тем, что его поверхность образует пассивную оксидную пленку, устойчивую к хлоридам, морской воде, царской водке и влажному хлору. Стандартная нержавеющая сталь (304 или 316) в морской воде подвержена точечной коррозии (питтингу) и коррозионному растрескиванию под напряжением уже при 50°C. Титан этих проблем не знает.

Применение титана в пластинчатых теплообменниках позволяет радикально уменьшить габариты. Кожухотрубный теплообменник из титана стоит огромных денег из-за трудоемкости изготовления. Пластинчатый же аппарат, где листы имеют толщину всего 0,5–0,6 мм, оказывается экономически доступным при сохранении коррозионной стойкости.

Примером служат конденсаторы первичной нафты на НПЗ: наличие хлоридов исключает использование нержавейки, и только применение сварных пластин из титана (как в аппаратах Compabloc) позволило обеспечить непрерывную работу без коррозионного растрескивания.

При монтаже титановых аппаратов нельзя допускать контакта пластин с оцинкованными поверхностями или влажным графитом вызывает контактную коррозию.

Ширококанальные теплообменники

Стандартные пластинчатые аппараты имеют межпластинчатый зазор порядка 2–4 мм, что делает их уязвимыми для твердых частиц и волокон. Ширококанальные модели (WideGap) решают эту проблему. Зазор между пластинами увеличен до 8–11 мм, форма гофр упрощена (часто "пирамидальная"), а углубления распределительных зон сглажены.

Эти аппараты специально разработаны для осадков сточных вод, сахарных растворов с косточками, геля и бумажной массы. Техническая особенность заключается в конструкции портов: они имеют омегаобразную форму (OmegaPort), которая снижает повреждение волокон при входе в коллектор. Критически важным параметром является скорость среды. В ширококанальных аппаратах поддерживать турбулентность сложнее из-за большого сечения. Поэтому они часто работают в переходном режиме, где основную роль играет сам механический сдвиг (срезание отложений движущимися частицами).

Для очистки таких аппаратов обычно применяется режим обратной промывки (CIP) без разборки.
